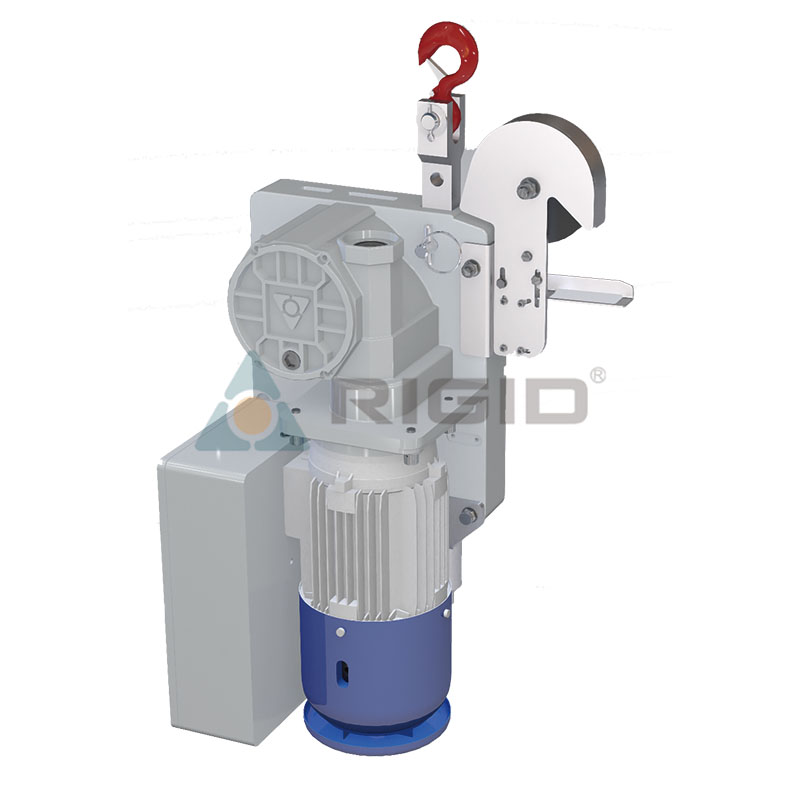

レール昇降ホイストは、固定ガイド レールに沿ってレール セクション、トラック パネル、または鉄道車両を持ち上げ、位置決めし、輸送するように設計された特殊な産業用装置です。汎用ホイストとは異なり、レール昇降ホイストは、線路に沿った長手方向の移動、正確な位置合わせ、制御された昇降、および鉄道インフラ設定における安全性を考慮して最適化されています。
技術的な信頼性を実証するために、主な仕様の概要を以下に示します。
| パラメータ | 代表値/範囲 | 意義 |
|---|---|---|
| 吊り上げ能力 | 1トン～20トン（カスタマイズ可能） | さまざまなレールの種類と荷重を処理できる機能を確保 |
| 鉄道に沿った移動速度 | 0.5～5m/分 | 速度と安全性および制御のバランスをとります |
| 昇降速度 | 0.1～1m/min（可変） | 配置作業の微調整が可能 |
| 電源 | 電気モーター (AC または DC) または油圧ドライブ | 制御の滑らかさ、パワー、メンテナンス性を決定します |
| 制御モード | 手動ペンダント、リモコン、PLC/オートメーションインターフェース | オペレータの柔軟性とシステムとの統合を実現 |
| 安全機能 | 過負荷センサー、リミットスイッチ、非常停止、振れ止め、ブレーキロック | 事故防止と信頼性確保に重要 |
| レールインターフェース | クランプ、フック、磁気またはカスタムアタッチメント | レールハードウェアへの確実な接続を確保 |
| 環境耐性 | -20 °C ～ +50 °C (ご要望に応じてそれ以上)、防塵/防水保護 | 鉄道環境の現場条件に適応 |
この仕様セットは代表的なものです。実際の値はプロジェクトの要件に応じて調整できます。
今後のテキストは 4 つの主要なセクションで構成されます。
レール昇降ホイストとは何ですか?どこで使用されますか?
なぜそれが重要なのでしょうか - 利点、対処された問題点、市場動向
選択、設置、運用、保守はどのように実装されますか?
展望とブランドの位置付け — 新たなトレンド、課題、そしてチャイナ・リジッドがどのように適合するか。
全体を通して、ユーザーの主な懸念事項を明確にするために、2 つの一般的な FAQ が Q&A 形式で含まれています。
レール昇降ホイストは、ガイド付きトラックまたはレール システムに取り付けられた昇降機構で、ホイストがレールに沿って長手方向に移動しながら、荷物の垂直昇降も実行できます。トロリーとホイストの機能を効果的に組み合わせたもので、線路敷設、レール交換、レール溶接作業、車両メンテナンスなどの鉄道インフラ作業向けに特別に設計されています。
線路の設置と交換: 事前に組み立てられたレールパネルを持ち上げて、線路床に正確に位置合わせします。
メンテナンスと修理: 磨耗したレール、ボルト、留め具、まくらぎを修理または更新のために持ち上げます。
鉄道車両の整備: 作業場での検査のために台車、車軸、または鉄道車両を持ち上げます (作業場ホイスト システムと併用)。
橋梁の組み立てと輸送: 鉄道橋の建設中に、ホイストがレール モジュールを所定の位置に移動します。
転轍機と分岐器の作業: 曲線レールや転轍機に必要な正確な操作には、微妙な制御が必要です。
このようなホイストは、レールに沿った可動性と昇降動作を統合することにより、複数のクレーンや個別の昇降機構の必要性を軽減します。
効率とスピード
持ち上げ中にレールに沿ってスライドできるため、余分な位置変更が減り、作業がスピードアップします。レール配置タスクがより継続的になります。
安全性の向上
長くて重いレールを手作業で扱うのは危険です。レール昇降ホイストは怪我のリスクを軽減します。内蔵の安全システム（過負荷、緊急停止、揺れ防止など）により、操作の安全性が向上します。
レールに取り付けられた操作により、天井クレーンや移動式クレーンと比較して、転倒やバランスを崩すリスクがさらに軽減されます。
精度と制御
細かい垂直速度制御により、線路の形状やゲージの精度に不可欠なレール端の正確な位置合わせが可能になります。オペレーターは、安全に配置するためにターゲットの近くで速度を下げることができます。
コスト削減
労働力の削減、機器の移動の減少、ダウンタイムの減少、および高価なレール要素への損傷のリスクの低下は、ライフサイクルコストのメリットにつながります。
多用途性と拡張性
システムはモジュール式で、さまざまなレールゲージ、定格荷重、スパン長に適合させることができます。
設備投資: 特に大容量または完全に自動化されたシステムの場合、初期コストが高くなる可能性があります。
現場の制約: 安定したレールまたはガイド構造が必要です。タイトなジオメトリや湾曲したジオメトリでは難しい場合があります。
電源と制御の統合: より複雑な制御システムには、熟練した人材とインフラストラクチャが必要になる場合があります。
メンテナンスの要求: レール インターフェース部品と安全センサーは、故障を避けるために厳密にメンテナンスする必要があります。
世界のホイスト市場は、2024 年から 2030 年にかけて最大 5.5% の CAGR で成長すると予測されています。
特に電動ホイスト部門は着実に成長すると予想されています (2025 ～ 2034 年の CAGR 約 5.6%)。
推進要因としては、インフラ投資、産業オートメーション、信頼性の高いメンテナンス システムの需要などが挙げられます。
自動化、IoT、予知保全、デジタル制御など、クレーンおよびホイスト技術の新たなトレンドにより、レール昇降装置の形が変わりつつあります。
要約すると、需要が高まっており、最新の制御機能を備えたレール昇降ホイストが大幅に採用される可能性があります。
負荷要件を評価する
レール コンポーネントの最大重量を見積もり、安全マージン (多くの場合 ×1.25 ～ ×1.5) を含めます。
適切なレール インターフェイス タイプを選択してください
クランプ、磁石、フック - レールの断面、コーティング、構造上のアクセスに基づいて選択します。
ドライブモードを決める
電気駆動 (一般的) または油圧 (非常に重い負荷または遠隔地用)。
制御の高度化
シンプルなペンダント制御とリモート / PLC ベースの自動化。
移動範囲と経路の設計
ホイストの移動レールが作業ゾーン全体をカバーし、スムーズな移行と最小限の障害物を確保してください。
安全機能と認証
過負荷保護、リミットスイッチ、ブレーキシステム、緊急停止などを含める必要があります。
環境および耐久性の評価
エンクロージャの定格 (IP)、温度範囲、耐食性、衝撃および振動に対する耐性。
基礎とレールの取り付け
ガイド レールの正確な配置とレベリングを確立します。レールの真直度と剛性は重要です。
電気/油圧接続
信頼性の高い電源、ケーブル配線、制御ライン、接地、および油圧ライン (該当する場合) を提供します。
安全システムのセットアップ
リミットスイッチを校正し、過負荷しきい値を設定し、緊急停止をテストします。
試運転
空の積荷と部分積荷を実行し、移動の滑らかさをチェックし、振動や位置ずれを検査します。
オペレータートレーニング
スタッフが制御ロジック、安全プロトコル、緊急手順を理解していることを確認します。
モニタリング/SCADA との統合 (該当する場合)
スマート システムの場合は、センサー、データ ロギング、アラーム、システム診断を統合します。
シフト前のチェック
フック/クランプ、ケーブル/ロッド、センサー、構造レールに損傷や摩耗がないか点検します。
制御された操作
負荷接続付近では低速にして衝撃負荷を避け、適切な負荷分散を維持してください。
定期的な注油と清掃
レール、ジョイントにグリースを塗布し、トラック表面にゴミや錆が蓄積していないことを確認します。
センサーの校正とテスト
過負荷センサー、リミットスイッチ、および緊急システムは定期的にテストする必要があります。
状態監視
振動、温度、電流などの信号を利用して異常を早期に検出します。
計画的なメンテナンスと改修
重要な摩耗部品 (クランプ、ベアリング、ケーブル) は、故障する前に定期的に交換してください。
記録の保管と安全監査
稼働時間、インシデント、メンテナンス イベントのログを維持します。
Q: 安全な使用荷重とは何ですか?また、それはどのように決定されますか?
A: 安全使用荷重 (SWL) は、安全マージン (通常 20 ～ 50%) を含む、通常の条件下でホイストが耐えられると評価される最大荷重です。これは、部品 (ワイヤ、クランプ、フレームワーク) の構造強度に基づいて、動的力、材料の降伏強度、安全率を考慮して計算されます。選択は、予想される最も重い負荷にマージンを加えたものを常に超える必要があります。
Q: レール昇降ホイストを既存の線路インフラに後付けできますか?
A: はい、多くの場合そうです。改造するには、既存のレールまたはガイド ビームの強度、位置合わせ、および取り付け能力を評価する必要があります。専用のガイドレールを設置したり、既存のガイドレールを補強したりする場合があります。また、ホイストのインターフェースを既存のレールの断面に合わせる必要もあります。ただし、複雑な曲線やクリアランスが限られている場合は、制約が課される場合があります。
スマート & デジタル システム: リアルタイム診断、予知保全、IoT センサー統合、リモート監視と制御。
自動化とロボティクス: 自律または半自律のレール取り扱い、経路計画、自動調整アライメント。
エネルギー効率と持続可能性: 回生ブレーキ、エネルギー回生、低電力スタンバイ モード。
モジュール式でスケーラブルな設計: レールの長さを簡単に延長でき、プラグ アンド プレイ モジュールでさまざまな負荷容量に対応できます。
先進的な素材: 軽量で高強度の合金、過酷な環境向けの耐食性コーティング。
デジタル鉄道システムとの統合: 線路監視、形状測定、デジタル ツイン システムとの結合。
中国硬質は、その製造規模とエンジニアリング能力を活用して、信頼性が高く、カスタマイズ可能な、インテリジェントなレール昇降ホイスト ソリューションを提供できます。品質、安全性遵守、アフターサポートを重視することで、お客様の信頼を育みます。リアルタイム監視やリモート診断などのデジタル機能を組み込むことで、チャイナ リジッドはハードウェア サプライヤーからソリューション パートナーに移行できます。
勢いを増す市場（ホイスト業界は年間 5 % 以上で成長）において、差別化はスマート制御システム、モジュール設計、堅牢な安全機能にあります。 China Rigid は、鉄道分野における革新性、信頼性、専門知識で評判を築くことができます。
レール昇降ホイストは、鉄道の建設や保守に不可欠な機器としてますます注目されるようになります。鉄道ネットワークが世界的に拡大し続け、稼働時間と精度への要求が高まるにつれ、これらのホイストは便利なだけでなく、必需品となっています。
お問い合わせ中国硬質 の高度なレール昇降ホイスト ソリューション向け — 精度、安全性、効率性を考慮して設計されています。
